①編號

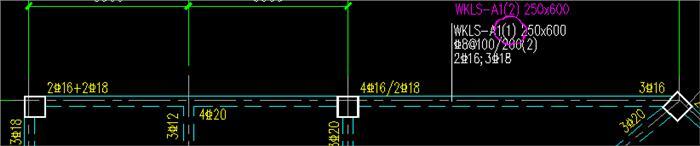

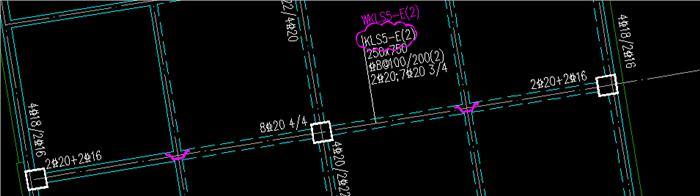

如屋面層梁編號應留意WKL。

②跨數

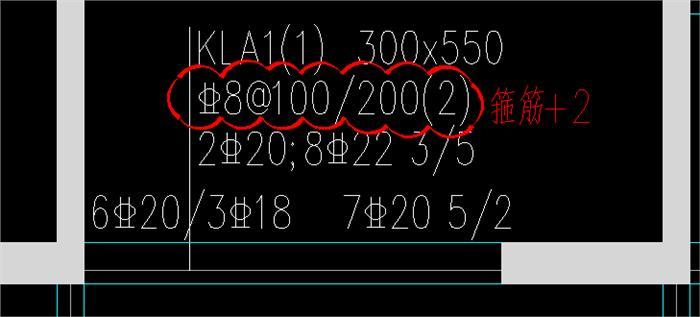

③箍筋
a、抗規6.3.3第3條 當梁端縱向受拉鋼筋配筋率大于2%時，表6.3.3中箍筋最小直徑數值應增大2mm。

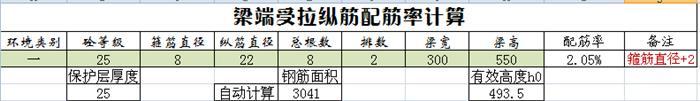

配筋率如下：

強規??！

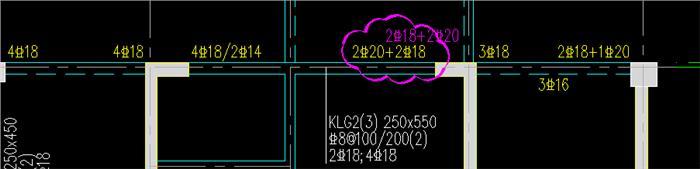

④通長筋與支座負筋對應不上

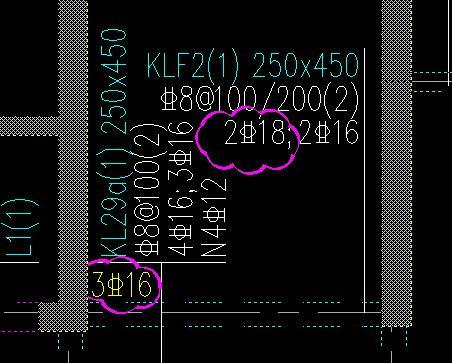

⑤兩個“1/4

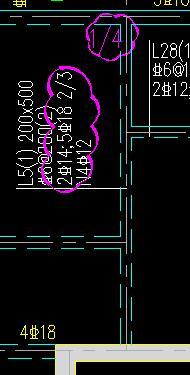

a、梁端鉸接設計時，其上部縱筋截面面積不應小于梁跨中下部縱向受力鋼筋計算值的1/4

L5(1)端部按鉸接設計，上部縱筋2根14=308，5根18=1272，308/1272＜1/4

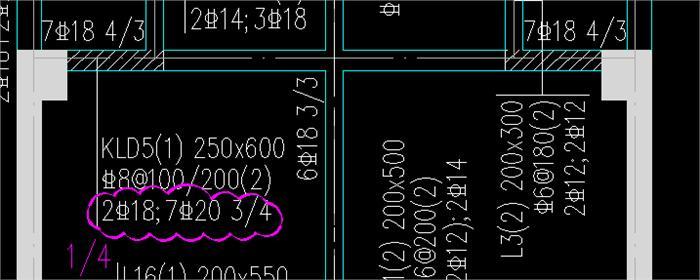

b、沿梁全長頂面、底面的配筋，一、二級不應少于2Φ14，且分別不應少于梁頂面、底面兩端縱向配筋中較大截面面積的1/4

2根18=509，7根20=2199，509/2199＜1/4

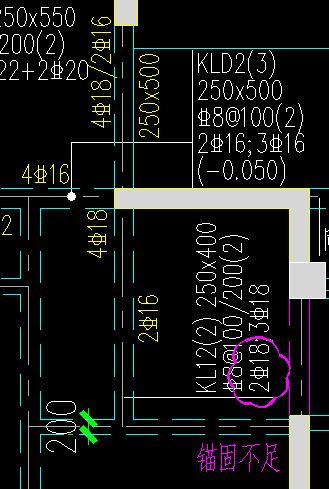

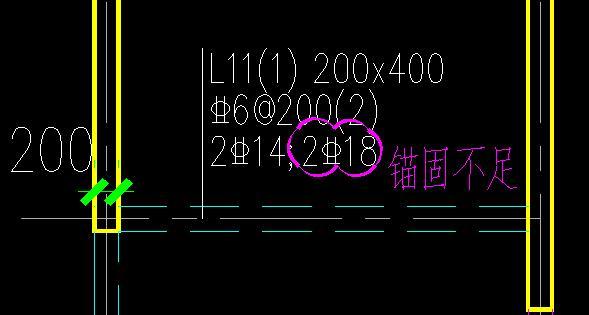

⑥錨固不足

端部按鉸接計算，梁混凝土等級為C25，其需要的最小錨固長度：0.35×40×18=252＞200

底筋錨固長度12d=12×18=216＞200

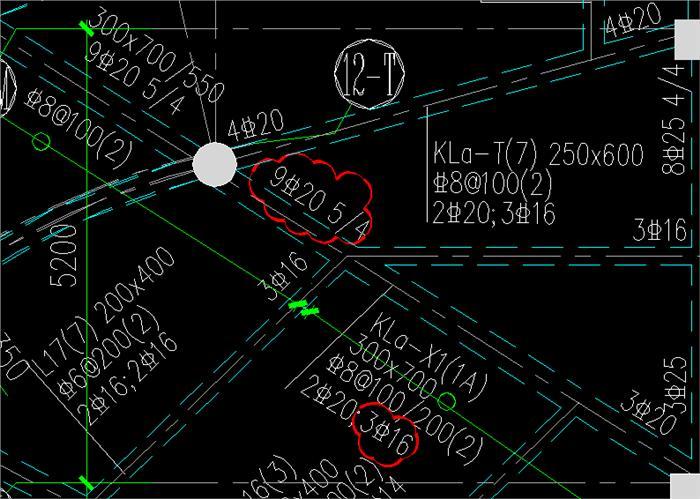

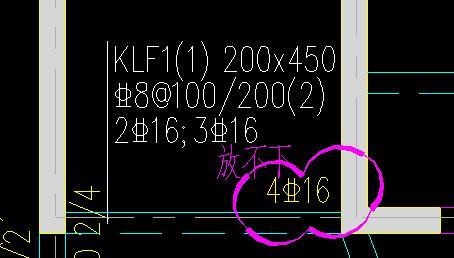

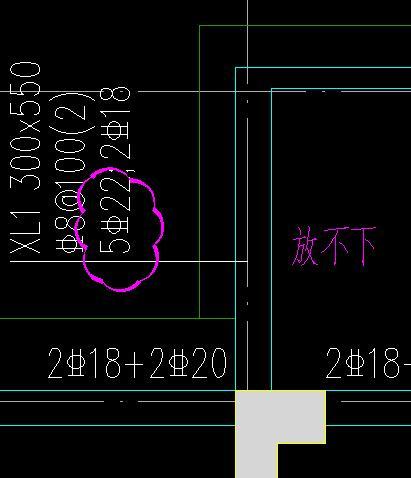

⑦縱向鋼筋一排放不下

根據混凝土結構設計規范：9.2.1第3條，梁上部鋼筋水平方向的凈間距不應小于300mm和1.5d；
5×22+4×22×1.5+8×2+25×2=308＞300，一排放不下。

4×16+3×30+8×2+25×2=220＞200，一排放不下

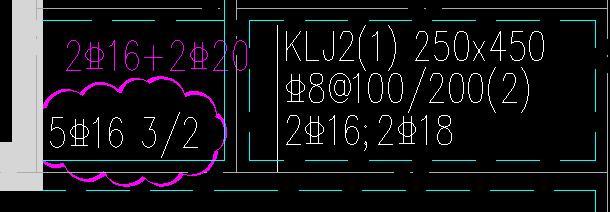

⑧抗規6.6.3第2條 梁端截面的底筋和頂面縱向鋼筋配筋量的比值，除按計算確定外，一級不應小于0.5，二、三級不應小于0.3

3根16=603，9根20=2827，603/2827=0.213＜0.3，強規

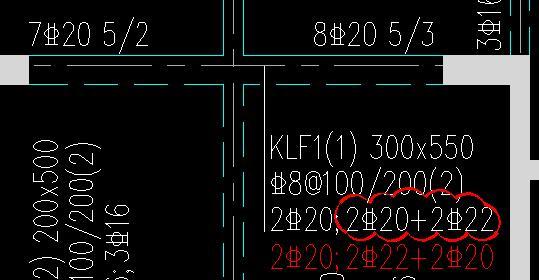

⑨底筋應注意把大直徑的放角部，可以增加抗扭，更合理

⑩有條件時，鋼筋盡量減少排數，使有效高度達到最大

其他的還有很多，如底筋6f20 2/4錯寫成6f20 4/2；上部通長筋盡量不要太大，太大會造成浪費；懸挑梁箍筋加密；連梁箍筋全長加密等等。
